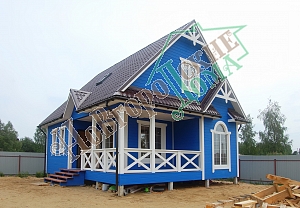

25.08.2023 / Закончилось строитльство дома 7,5х8м. проект "Сказка" Место строительство Г. Раменское.

Проект «Сказка» каркасного (150 мм) коттеджа, площадью застройки 7,5 на 9 метров, одноэтажного с мансардой, вентилируемым фасадом, на фундаменте из винтовых свай,
с высотой потолков первого этажа – 260 см.



Фундамент: винтовые сваи количеством 24 шт., диаметром 108 мм, лопасть 300 мм, длина 2,5 м (заполняется песко-бетоном).



Первый этаж, высотой 2,6 м:



1. Обвязка двойная:брус 150 х150 мм  и 100 х150 мм (камерной сушки), хвойных пород, запиливается в пол дерева, крепление на гвоздь (черный 150 мм). Крепление к сваям на саморез-глухарь, по 2 шт. на каждую сваю по периметру. Между обвязкой и фундаментом прокладывается два слоя рубероида.

2. Лаги: обрезная доска 50 х150 мм на ребро, шаг 0,6 м, (камерной сушки), хвойных пород, укладываются на первый ряд обвязки, крепятся на гвоздь (черный 150 мм).

3. Полы двойные:

- черновой пол:обрезная доска, толщиной 20-22 мм (камерной сушки), хвойных пород, укладывается на черепной брусок 40 х50 мм, (черепной брусок крепится на лагу гвоздем черный 100 мм). Черновой пол застилается ветро-влагозащитной пленкой (Изоспан «А») и укладывается утеплитель базальтовая плита (Роквул), толщиной 50 мм в четыре слоя с перекрытием мостиков холода. Утеплитель закрывается пароизоляционной мембраной (Изоспан В).

- чистовой пол:строганная шпунтованная доска (камерной сушки) толщиной не менее 35 мм, крепление на саморез (черный 70 мм) в потай, стыки между стеной и чистовым полом закрывается плинтусом, крепление на оцинкованный гвоздь.

4. Стены: стойки каркаса из обрезной доски 50 х150 мм (камерной сушки), хвойных пород, расстояние между стойками каркаса 0,6 м, крепление на гвоздь (черный 100 мм) и (черный 150 мм). Снаружи каркас обтягивается ветро-влагозащитной пленкой (Изоспан «А») и обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16 х140 мм), влажность не более 18%, через контр обрешетку, брусок 20 х 40 мм. На оцинкованный гвоздь со шляпкой. Укладывается утеплитель базальтовая плита (Роквул), толщиной 50 мм в три слоя с перекрытием мостиков холода. Изнутри каркас обтягивается пароизоляционной пленкой (Изоспан «В») и обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16 х 140 мм), влажность не более 18%. На оцинкованный гвоздь со шляпкой. Стыки закрываются нащельником.

5. Перегородки:стойки каркаса из бруска 50 х100 мм, (камерной сушки), хвойных пород, расстояние между стойками каркаса 0,8 м, крепление на гвоздь (черный 100 мм) и (черный 150 мм). Укладывается утеплитель базальтовая плита (Роквул), толщиной 50 мм в два слоя. Каркас обтягивается пароизоляционной пленкой (Изоспан «В») и обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16 х140 мм), влажность не более 18%. На оцинкованный гвоздь со шляпкой. Стыки закрываются нащельником.

6. Потолки: обшиваются евровагонкой класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой. Потолок на террасе обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16х140мм), влажность не более 18%. На оцинкованный гвоздь со шляпкой. Стык между стеной, перегородкой и потолком закрывается плинтусом.

7. Перекрытие1-го этажа: обрезная доска 50 х150 мм(на ребро), (камерной сушки), хвойных пород, шаг 0,6 м, крепление на гвоздь (черный 150 мм). Укладывается утеплитель базальтовая плита (Роквул), толщиной 50 мм в два слоя. Утеплитель закрывается пароизоляционной пленкой (Изоспан «В») с двух сторон.







Второй этаж мансардного типа, общая высота 2,5 м:



1. Фронтоны, стены:стойки каркаса из обрезной доски 50 х150 мм (камерной сушки), хвойных пород расстояние между стойками каркаса 0,6 м, крепление на гвоздь (черный 100 мм) и (черный 150 мм). Снаружи каркас обтягивается ветро-влагозащитной пленкой (Изоспан «А») и обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16 х140 мм), влажность не более 18%, через контр обрешетку, брусок 20 х 40 мм. На оцинкованный гвоздь со шляпкой. Укладывается утеплитель базальтовая плита (Роквул), толщиной 50 мм в три слоя с перекрытием мостиков холода. Утеплитель закрывается пароизоляционной мембраной (Изоспан «В»). Изнутри каркас обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16 х140 мм), влажность не более 18%. На оцинкованный гвоздь со шляпкой. Стыки закрываются нащельником.

2. Полы:

- чистовой пол: строганная шпунтованная доска (камерной сушки) толщиной не менее 35мм., крепление на саморез (черный, 70мм.) в потай. Стыки между стеной и чистовым полом закрываются плинтусом, крепление на оцинкованный гвоздь.

3. Перегородки:стойки каркаса из бруска 50 х100 мм, (камерной сушки), хвойных пород, расстояние между стойками каркаса 0,8 м, крепление на гвоздь (черный 100 мм) и
(черный 50 мм). Укладывается утеплитель базальтовая плита (Роквул), толщиной 50 мм в два слоя. Каркас обтягивается пароизоляционной пленкой (Изоспан «В») и обшивается ИМИТАЦИЕЙ БРУСА класса «В» (
16 х140 мм), влажность не более 18%. На оцинкованный гвоздь со шляпкой. Стыки закрываются нащельником.

4. Потолки: обшиваются евровагонкой класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой. Стык между стеной, перегородкой и потолком закрывается плинтусом. Укладывается утеплитель базальтовая плита (Роквол), толщиной 50 мм, в три слоя с перекрытием мостиков холода. Утеплитель закрывается пароизоляционной мембраной
(Изоспан «В»).



Стропильная конструкция и крыша.



1. Стропила:обрезная доска 50 х150 мм, (камерной сушки), хвойных пород, шаг 0,6 м, крепление на гвоздь (черный 150 мм).

2. Обрешетка крыши:обрезная доска толщиной 20-22 мм(камерной сушки), шаг 30-40 см, крепление на гвоздь (черный 70 мм), с прокладыванием ветро-влагозащитной пленки (Изоспан «Д») через контр обрешетку.

3. Материал кровли:металлочерепица (0,45 мм) цвет коричневый.

4. Конструктивное выполнение крыши: прямая. Вынос крыши по периметру дома 40-50 см. Обшивается ИМИТАЦИЕЙ БРУСА класса «В» (16 х140 мм), влажность не более 18%. На оцинкованный гвоздь со шляпкой.



Столярка.



1. Двери:

- входная металлическая утепленная, с деревянным добором (Производство РОССИЯ);

- межкомнатные филенчатые с обналичкой и добором, крепление коробки на саморез.

2. Окна:Двухкамерный пластиковый стеклопакет 130 х 170 см с аркой = 1 шт. (глухое),
150 х 180 см. (левая створка поворотная, правая поворотно-откидная) = 1 шт., 100 х 180 = 1шт. (глухое), 100 х 120 см = 3 шт.(левая створка поворотная, правая поворотно-откидная), 60 х 120 см = 2 шт.(поворотная), 90 х 60 см = 1 шт.(поворотно-откидная) двухкамерный пластиковый стеклопакет (три стекла) профиль Новотекс, по спецификации, с деревянной обналичкой и добором, крепление на саморез через анкерные пластины и монтажную пену.

3. Лестница межэтажная: двух маршевая с площадкой, клееные тетива ступени. С поручнем и балясинами.

4. Терраса: столбы выполняются из строганной доски 50 х150 мм и 50 х100 мм, естественной влажности, хвойных пород, ограждения из строганной доски 50 х100 мм естественной влажности, хвойных пород. Перила выполняются из строганной доски 50 х150 мм.







5. Входные ступени:выполняются из строганной доски 50 х150 мм, естественной влажности,

хвойных пород.



Антисептическая обработка: Обвязочного бруса и чернового пола, (огне-био защитным составом) В ПОДАРОК.
