План ленточно-свайного фундамента индивидуального  проекта дома И-1.

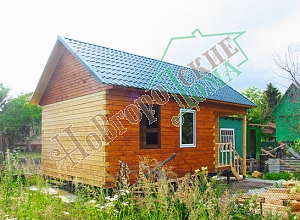

Проект одноэтажного дома 4,5х5м. по индивидуальному  проекту заказчика.

        Техническое задание по строительству дома 5х4,5м.

       Фундамент: винтовые сваи в колличестве 10 шт.диаметром 108мм.

      Первый этаж, высотой 2,4м (18 венцовых соединений).

1.     Обвязка:  брус 150х150мм, естественной влажности. Между обвязкой и фундаментом прокладывается рубероид.

2.   Лаги:  брус 50х150мм и 150х150мм на ребро, шаг 0.8 м, естественной влажности.

3.  Полы двойные, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-100мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

   - черновой пол: необрезная доска толщиной 20-22мм, естественной влажности.

   - чистовой пол: строганая шпунтованная доска естественной влажности толщиной не менее 35мм.

4.    Стены: строганный профилированный брус (заготовка 150х150мм.) естественной влажности, между брусовыми венцами прокладывается джутовое льнополотно. Зарез углов в коренной шип (теплый угол). Сборка на деревянные нагеля. Углы закрываются плинтусом. Высота потолков 2,4 м (18 венцов).

5.    Перегородки: строганный профилированный брус (заготовка 100х150мм.), естественной влажности.

6.   Потолки подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом

7.   Перекрытие 1-го этажа: обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. Утепление URSA/ISOVER/KNAUF - 100мм.  Паро-гидроизоляция «изоспан» или аналог.

8.     Стропильная конструкция:

- обрезная доска 50х150мм, естественной влажности в двухэтажном строении,

- обрезная доска 50х100мм, естественной влажности в одноэтажном строении.

9.   Обрешетка крыши: необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40см.

10.   Материал кровли: ондулин.

11.   Конструктивное выполнение крыши: прямая, ломаная, по индивидуальному заказу. Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

Антисептическая обработка: осуществляется по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

    Доставка: до 100 км от МКАД бесплатно. Свыше 100 км каждый последующий километр – 70 руб. за 1 км.

    Перепланировка: проекта без увеличения расхода материала  БЕСПЛАТНО!

Фото внутренней планировки садового домика 5х6м. с крыльцом 1,5х2м.

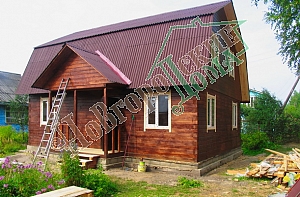

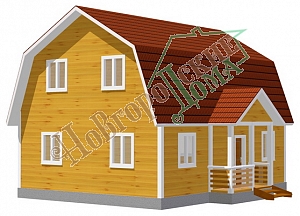

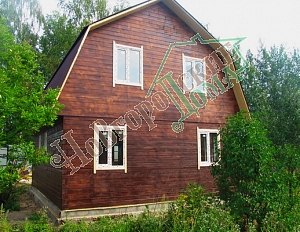

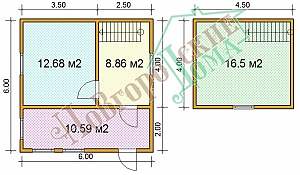

Дом по АКЦИИ 6х6м. по типовому проекту №13.

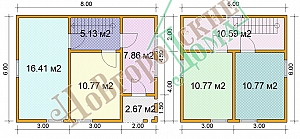

       Техническое задание по строительству дома 6х6м по типовому проекту №13.

        Фундамент: опорно-столбчатый. 12 тумбочек.

      Первый этаж, высотой 2,4м (18 венцовых соединений).

1.    Обвязка:  брус 150х150мм, естественной влажности. Между обвязкой и фундаментом прокладывается рубероид.

2.   Лаги:  брус 50х150мм и 100х150мм на ребро, шаг 0.8 м, естественной влажности.

3. Полы двойные, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-100мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

    - черновой пол: необрезная доска толщиной 20-22мм, естественной влажности.

    - чистовой пол: строганая шпунтованная доска естественной влажности толщиной не менее 35мм.

4.   Стены: строганный профилированный брус (заготовка150х150мм.) естественной влажности, между брусовыми венцами прокладывается джутовое льнополотно. Зарез углов в коренной шип (теплый угол). Сборка на деревянные нагеля.Углы закрываются плинтусом. Высота потолков 2,4 м (18 венцов).

5.   Перегородки: строганный профилированный брус (заготовка 100х150мм.), естественной влажности.

6.   Потолки подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом

7.   Перекрытие 1-го этажа: обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. УтеплениеURSA/ISOVER/KNAUF - 100мм. Паро-гидроизоляция «изоспан» или аналог.

     Второй этаж, высотой 2,2м.:

1.  Стены: каркас выполняется из бруска 50х100мм, 50х50мм; с внутренней стороны стены  и потолок обшиваются вагонкой, влажностью не более 18%; с наружной стороны стены, подшиваются вагонкой естественной влажности. Утепление URSA/ISOVER/KNAUF - толщиной 100мм. Паро-гидроизоляция «изоспан» или аналог. Углы закрываются плинтусом.

2.Полы: строганая шпунтованная доска естественной влажности толщиной не менее 35мм, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-100мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

3.    Стропильнаяконструкция:

- обрезная доска 50х150мм, естественной влажности в двухэтажном строении,

- обрезная доска 50х100мм, естественной влажности в одноэтажном строении.

4.  Обрешетка крыши: необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40см.

5.   Материал кровли: ондулин  бордовый.

6.   Конструктивное выполнение крыши: ломаная. Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

7.  Лестница межэтажная: одномаршевая с поручнем.

Столярка:

1. Двери: филенчатые с наличниками.

 2.Окна: двойные зимние со стеклами и наличниками.

Антисептическая обработка: осуществляется по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

    Доставка:до 100 км от МКАД бесплатно. Свыше 100 км каждый последующий километр – 70 руб. за 1 км.

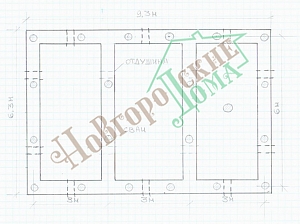

Проект ленточно-свайного фундамента.

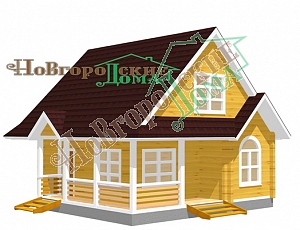

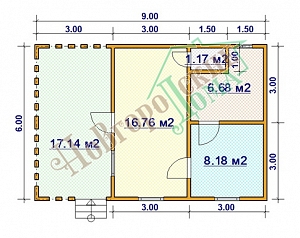

Взят за основу проект дома Д-36. к нему сделали открытую террасу 2х9м. Общий размер дома 9х9м.

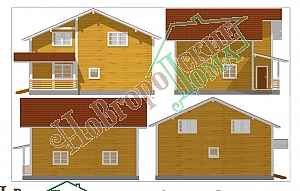

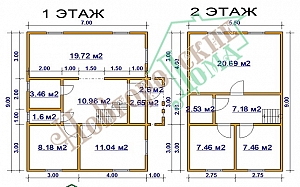

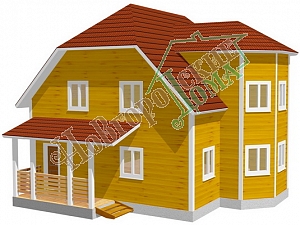

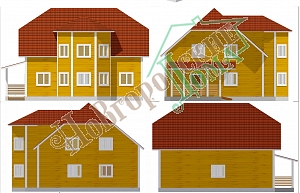

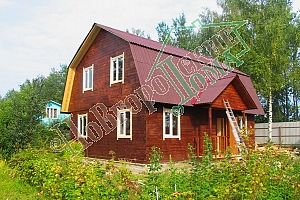

Дом по типовому проекту №27.

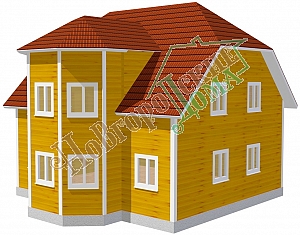

       Техническое задание по строительству дома 6х6м с эркером   балконом и террасой. по типовому проекту №27.

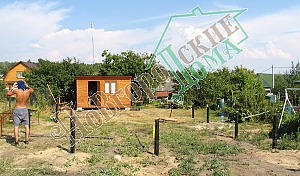

       Фундамент: винтовые сваи в количестве 40 шт. (на два фундамента, диаметр 108мм.)

      Первый этаж, высотой 2,4м (18 венцовых соединений).

1. Обвязка:  брус 100х150мм, естественной влажности. Между обвязкой и фундаментом прокладывается рубероид.

2.  Лаги:  брус 50х150мм и 100х150мм на ребро, шаг 0.8 м, естественной влажности.

3. Полы двойные, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-50мм., паро-гидроизоляция «изоспан» или аналог. Плинтус: по всему периметру пола.

   - черновой пол: необрезная доска толщиной 20-22мм, естественной влажности.

   - чистовой пол: строганая шпунтованная доска естественной влажности толщиной не менее 35мм.

4. Стены: строганный профилированный брус (заготовка100х150мм.) естественной влажности, между брусовыми венцами прокладывается джутовое льнополотно. Зарез углов в коренной шип (теплый угол). Сборка на деревянные нагеля. Углы закрываются плинтусом. Высота потолков 2,4 м (18 венцов).

5. Перегородки: строганный профилированный брус (заготовка 100х150мм.), естественной влажности.

6. Потолки подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом

7. Перекрытие 1-го этажа: обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. Утепление URSA/ISOVER/KNAUF - 50мм. Паро-гидроизоляция «изоспан» или аналог.

 Второй этаж, высотой 2,2м.:

1.  Стены: каркас выполняется из бруска 50х100мм, 50х50мм; с внутренней стороны стены  и потолок обшиваются вагонкой, влажностью не более 18%; с наружной стороны стены,  подшиваются вагонкой естественной влажности. Утепление URSA/ISOVER/KNAUF - толщиной 50мм. Паро-гидроизоляция «изоспан» или аналог. Углы закрываются плинтусом.

2. Полы: строганая шпунтованная доска естественной влажности толщиной не менее 35мм, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-50мм.,  паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

3.    Стропильная конструкция:

- обрезная доска 50х150мм, естественной влажности в двухэтажном строении,

- обрезная доска 50х100мм, естественной влажности в одноэтажном строении.

4.  Обрешетка крыши: необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40см.

5.   Материал кровли: ондулин  зеленый.

6.   Конструктивное выполнение крыши: ломаная. Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

7.  Лестница межэтажная: двух маршевая с поручнем.

 Столярка:

      1. Двери: филенчатые с наличниками. (входная металлическая, по акции.)

      2. Окна: однокамерный стеклопакет, по акции.

 Антисептическая обработка: осуществляется по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

    Доставка: до 100 км от МКАД бесплатно. Свыше 100 км каждый последующий километр – 70 руб. за 1 км.

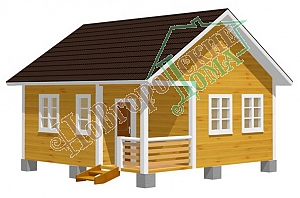

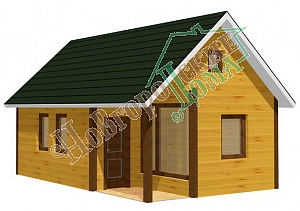

Проект садового домика.

Техническое задание по строительству каркасно-щитового дома  6х5м. с крыльцом 1,5х2м.

        Фундамент: опорно-столбчатый,  12 тумбочек из бетонных блоков 20х20х40мм.

       Первый этаж, высотой 2,4м.

1.     Обвязка:  брус 100х150мм естественной влажности. Между обвязкой и фундаментом прокладывается рубероид.

2.    Лаги:  брус 50х150мм и 100х150мм. на ребро, шаг 0.8 м, естественной влажности.

3.  Полы двойные, пробивается через 5 досок (или по согласованию с клиентом), паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

    - черновой пол: необрезная доска толщиной 20-22мм, естественной влажности.

    - чистовой пол: строганая шпунтованная доска естественной влажности толщиной не менее 35мм.

4.    Стены: каркас выполняется из бруска 50х100мм, 50х50мм; с внутренней стороны стены  и потолок обшиваются вагонкой, влажностью не более 18%; с наружной стороны стены, подшиваются вагонкой естественной влажности. Углы закрываются плинтусом. Высота потолков 2,4 м

5.    Перегородка: каркасно-щитовая из бруска 50х50мм., обшита вагонкой с двух сторон.

6.    Потолки подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом

7.    Перекрытие 1-го этажа: обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. Паро-гидроизоляция «изоспан» или аналог.

3.     Стропильная конструкция:

- обрезная доска 50х150мм, естественной влажности в двухэтажном строении,

- обрезная доска 50х100мм, естественной влажности в одноэтажном строении.

4.   Обрешетка крыши: необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40см.

5.    Материал кровли: ондулин зеленый.

6.    Конструктивное выполнение крыши: прямая по индивидуальному заказу. Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

    Столярка:

 1.    Двери: филенчатые с наличниками.

 2.    Окна: одинарные со стеклами с наличниками  120х120мм.

 Антисептическая обработка: осуществляется по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

    Доставка: до 100 км от МКАД бесплатно. Свыше 100 км каждый последующий километр – 70 руб. за 1 км.

    Перепланировка: проекта без увеличения расхода материала  БЕСПЛАТНО!

   По типовому проекту ДБ-16.

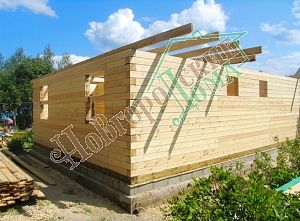

Этапы стройки бани из клееного бруса 215х150мм.

 Фото внутренней отделки дома 4х5м. вход в дом через террасу.
 Фото дома  по типовому проекту ДБ-37. декоративная  отделка террасы.

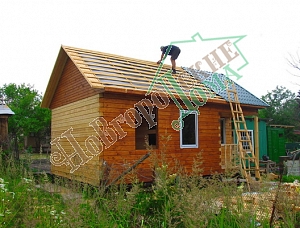

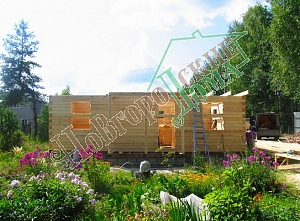

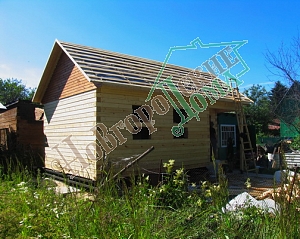

Фото строительство дома, по типовому проекту №57.

Проект ленточно-свайного фундамента по типовому  проекту №57.

  Для возведения ленточно-свайных монолитных фундаментов выкапывается траншея на глубину заложения подошвы фундамента и песчаной подушки – 400/500мм. (Песчаная подушка 200 мм.). Через каждые 2 метра по периметру фундамента, а так же по длине перемычек, предусматриваются цементно-асбестовые сваи диаметром 150 мм. Свая заглубляется методом бурения на глубину промерзания грунта 1,5 м. (Глубина промерзания грунта по МО – 1,4 м.) Для вывода цоколя над уровнем грунта устанавливается сборная опалубка. В опалубку и траншею закладывается арматура (или арматурная сетка. Арматурная сетка закладывается на всю высоту ленты в два вертикальных ряда.). Все сваи и каркас из опалубки заливаются готовым бетоном. Ширина фундамента – 300 мм. Высота фундамента над уровнем земли – 400 мм.  После того, как монолитный фундамент застынет и наберет полную мощность, деревянная опалубка снимается.

 Цена ленточно-свайного монолитного фундамента за 1 п.м. – 4000,00 руб.

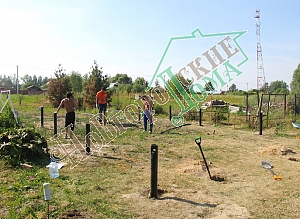

Началось строительство фундамента под дом 8х9м. с эркером 2х4м. по типовому проекту №60.
Проект  ленточно-свайного фундамента.

Техническое задание по строительству бани 5х6м. с террасой.

      Фундамент: винтовые сваи.

    Первый этаж, высотой 2,7м (20 венцовых соединений).

1.  Обвязка:  брус 150х150мм, естественной влажности. Между обвязкой и фундаментом прокладывается рубероид.

2.    Лаги:  брус 50х150мм и 100х150мм на ребро, шаг 0.8 м, естественной влажности.

3.  Полы двойные, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-50мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

    - черновой пол: необрезная доска толщиной 20-22мм, естественной влажности.

    - чистовой пол: строганая шпунтованная доска естественной влажности толщиной не менее 35мм.

4.    Стены: строганный профилированный брус (заготовка100х150мм.) естественной влажности, между брусовыми венцами прокладывается джутовое льнополотно. Зарез углов в коренной шип (теплый угол). Сборка на деревянные нагеля.Углы закрываются плинтусом. Высота потолков 2,7 м (20 венцов).

5.    Перегородки: строганный профилированный брус (заготовка 100х150мм.), естественной влажности.

6.    Потолки подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом

7.    Перекрытие 1-го этажа: обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. Утепление URSA/ISOVER/KNAUF - 100мм.  Паро-гидроизоляция «изоспан» или аналог.

8.    Стропильные конструкции: обрезная доска 50х150мм, естественной влажности.

9.    Обрешетка крыши: необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40 см.

10.    Материал кровли: ондулин зеленый..

11.    Конструктивное выполнение крыши: прямая.Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

12.    Столярка:

  а)  двери филенчатые с наличниками.

  б)  окна двойные зимние со стеклами и наличниками.

13.    Парное отделение:

    а)  стены и потолок обшиваются сухой липовой вагонкой класса «В» .

    б)  между брусом и вагонкой прокладывается фольга.

    в)  устанавливаются 3-х ярусные полки из осиновой вагонки класса «В», без просвета под полками с прокладывание фольги.

    г)  устанавливается  осиновая банная дверь.

14.    Установка печи, душевых кабин и другого сопутствующего оборудования: производится по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

15.    Антисептическая обработка: осуществляется по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

16.    Доставка: до 100 км от МКАД бесплатно. Свыше 100 км каждый последующий километр – 70 руб. за 1 км.

17.    Перепланировка: проекта без увеличения расхода материала  БЕСПЛАТНО!

    Столярка:

 1.   Двери: филенчатые с наличниками, входная дверь – металлическая.

 2.    Окна: окна на террасе  -  деревянны,е открываются наружу, остекление одинарное, в остальных помещениях, двойные зимние, пластиковые, открываются внутрь (москитная сетка в ПОДАРОК).

       Техническое задание по реконструкции одноэтажного дома 4х5м.

1. Выполнить демонтаж кровли, стропильной системы, потолков, полов.

2. Поднять высоту имеющегося строения на 2 венца, брусом 150х150мм.

3. Стропильной системой и кровлей соединить данное строение с имеющимся домом.

4. Стены и перегородка с внутренней стороны подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом. Паро-гидроизоляция «изоспан» или аналог.

5. Полыстроганая шпунтованная доска естественной влажности толщиной не менее 35мм., утепление URSA/ISOVER/KNAUF-100мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

6. Потолкиподшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом.

7. Перекрытиеи стропильная система обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. Утепление URSA/ISOVER/KNAUF - 100мм.  Паро-гидроизоляция «изоспан» или аналог.

8. Обрешетка крыши:необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40см.

9.   Материал кровли: гибкая черепица на лист ОСП-9мм.

10.  Конструктивное выполнение крыши: прямая. Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

11.Столярка: Установить входную металлическую дверь (в наличии у заказчика).

       Техническое задание по строительству дома 6х6м.по типовому проекту №13.

       Фундамент: опорно-столбчатый 12 тумбочек.

      Первый этаж, высотой 2,4м (18 венцовых соединений).

1.        Обвязка:  брус 100х150мм, естественной влажности. Между обвязкой и фундаментом прокладывается рубероид.

2.   Лаги:  брус 50х150мм и 100х150мм на ребро, шаг 0.8 м, естественной влажности.

3. Полы двойные, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-100мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

    - черновой пол: необрезная доска толщиной 20-22мм, естественной влажности.

    - чистовой пол: строганая шпунтованная доска естественной влажности толщиной не менее 35мм.

4. Стены: строганный профилированный брус (заготовка100х150мм.) естественной влажности, между брусовыми венцами прокладывается джутовое льнополотно. Зарез углов в коренной шип (теплый угол). Сборка на деревянные нагеля.Углы закрываются плинтусом. Высота потолков 2,4 м (18 венцов).

5. Перегородки: строганный профилированный брус (заготовка 100х150мм.), естественной влажности.

6. Потолки подшиваются вагонкой (L=3; 4м) класса «В», влажность не более 18%. На оцинкованный гвоздь со шляпкой и отделывается плинтусом

7. Перекрытие 1-го этажа: обрезная доска 50х150мм (на ребро), естественной влажности, шаг 0,8м. Утепление URSA/ISOVER/KNAUF - 100мм. Паро-гидроизоляция «изоспан» или аналог.

     Второй этаж, высотой 2,2м.:

1.  Стены: каркас выполняется из бруска 50х100мм, 50х50мм; с внутренней стороны стены  и потолок обшиваются вагонкой, влажностью не более 18%; с наружной стороны стены, подшиваются вагонкой естественной влажности. Утепление URSA/ISOVER/KNAUF - толщиной 100мм. Паро-гидроизоляция «изоспан» или аналог. Углы закрываются плинтусом.

2.Полы: строганая шпунтованная доска естественной влажности толщиной не менее 35мм, пробивается через 5 досок (или по согласованию с клиентом), утепление URSA/ISOVER/KNAUF-100мм., паро-гидроизоляция «изоспан» или аналог. Плинтус:  по всему периметру пола.

3.    Стропильнаяконструкция:

- обрезная доска 50х150мм, естественной влажности в двухэтажном строении,

- обрезная доска 50х100мм, естественной влажности в одноэтажном строении.

4.  Обрешетка крыши: необрезная доска толщиной 20-22мм, естественной влажности, шаг 30-40см.

5.   Материал кровли: ондулин  бордовый.

6.   Конструктивное выполнение крыши: ломанная. Вынос крыши по периметру 30-40см, подшит вагонкой естественной влажности.

7.  Лестница межэтажная: одномаршевая с поручнем.

   Столярка:

1. Двери: филенчатые с наличниками.

       2.Окна: двойные зимние со стеклами и наличниками.

    Антисептическая обработка: осуществляется по согласованию с ЗАКАЗЧИКОМ за дополнительную плату.

    Доставка: до 100 км от МКАД бесплатно. Свыше 100 км каждый последующий километр – 70 руб. за 1 км.

   Перепланировка: проекта без увеличения расхода материала  БЕСПЛАТНО!

Этапы стройки бани из клееного бруса 215х150мм.
